입력

정격 전압,

주파수

단상 AC220V;50/60Hz

3상 교류380V;50/60Hz

허용 전압 변동 범위

단상 교류190V~250V

3상 교류360V~450V

출력

전압

0～460V/0～260V

주파수

벡터 제어: 0~500Hz V/F 제어: 0~500Hz

과부하 용량

G 타입: 정격 전류의 150% 60초 동안; 정격 전류의 180% 3초 동안.

제어 모드

V/F 제어, 속도 센서리스 벡터 제어(SVC)

제어 특성

주파수 설정

해상도

아날로그 입력

최대 주파수 ×0.025%

디지털 설정

0.01Hz

V/F 제어

V/F 곡선

3가지 모드: 선형; 다중 포인트; N승 V/F 곡선

(1.2승, 1.4승, 1.6승, 1.8승, 2승)

V/F 분리

2가지 모드: 완전 분리, 반 분리

토크 부스트

수동 설정: 정격 출력의 0.0~30.0%

자동 부스트

Current&Voltage 리미팅

자동 전류 및 전압 제한

제어 특성

SVC

전압-주파수 특성

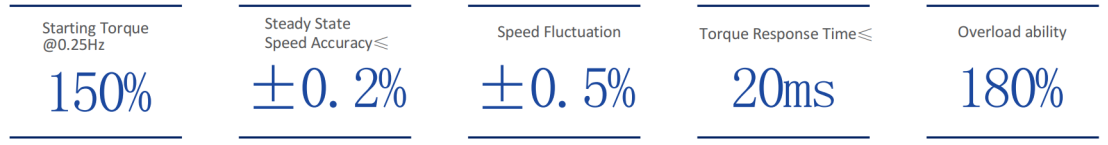

기동 토크:

3.0Hz에서 정격 토크의 150%(V/F 제어 시)

0.25Hz에서 정격 토크의 150%(속도 센서 없는 벡터 제어 시)

주행 속도의 정상 상태 정확도: 정격 동기 속도의 ≤±0.2%

속도 변동률: 정격 동기 속도의 ≤±0.5%

토크 응답 시간: ≤20ms (속도 센서 없는 벡터 제어 시)

대표적인 기능

다중 속도

16단계 프로그래밍 가능한 다단계 속도 제어

PID 제어

RS485

내장 PID 제어기(표시 가능한 주파수), 표준 구성 RS485 통신 기능

주파수 설정

아날로그 입력

1개 입력 DC 전압 0~10V, DC 전류 0~20mA

디지털 입력

4개 입력

출력 신호

디지털 출력

프로그램 가능 릴레이 출력 1개(TA,TC), 최대 58가지 의미 선택 가능

아날로그 출력

아날로그 신호 출력 1개, 출력 범위는 0-20mA 또는 0-10V 사이에서 유연하게 설정 가능

저소음 작동

반송 주파수는 0.5KHz에서 16.0KHz까지 연속적으로 조절 가능하여 모터 소음을 최소화합니다.

RPM 추적 속도 재시작 기능

운전 중 모터의 부드러운 재시작과 순간 정지 후 재시작이 가능합니다.
